Guide Chauffage & Hydraulique
Le chauffage assure le confort thermique des occupants en période froide. Sa conception couvre la production thermique (chaufferies gaz, sous-stations de chauffage urbain), l'hydraulique de distribution, l'équilibrage, le maintien de pression, le traitement d'eau et la régulation, en neuf comme en rénovation.
Comprendre les principes de conception des installations de chauffage collectif : chaufferies gaz, sous-stations raccordées aux réseaux de chauffage urbain, échangeurs, réseaux hydrauliques, collecteurs, pompes, maintien de pression, traitement d'eau, régulation et équilibrage. Ce guide présente les points clés à vérifier en conception, en rénovation, en exécution et lors de la réception technique.
Le chauffage regroupe l'ensemble des équipements assurant la production, la distribution et l'émission de chaleur dans un bâtiment. Une installation performante repose sur un dimensionnement précis, une hydraulique cohérente, un traitement d'eau adapté et une régulation maîtrisée, de la chaufferie gaz à la sous-station raccordée à un réseau de chaleur.
Chaufferies gaz et sous-stations de chauffage urbain
OSARIS Ingénierie conçoit et accompagne deux grandes familles de production de chaleur, traitées ici comme deux sujets distincts : les chaufferies gaz, qui produisent la chaleur par combustion sur site, et les sous-stations raccordées aux réseaux de chauffage urbain, qui transfèrent l'énergie d'un réseau de chaleur vers le bâtiment au moyen d'échangeurs.
Chaufferies gaz & production thermique
Conception, hydraulique, sécurité gaz, fumisterie, régulation et exécution des chaufferies gaz, en bâtiment neuf comme en rénovation.
Sous-stations de chauffage urbain
Échangeurs, hydraulique secondaire, comptage, régulation et interface concessionnaire pour le raccordement aux réseaux de chaleur.

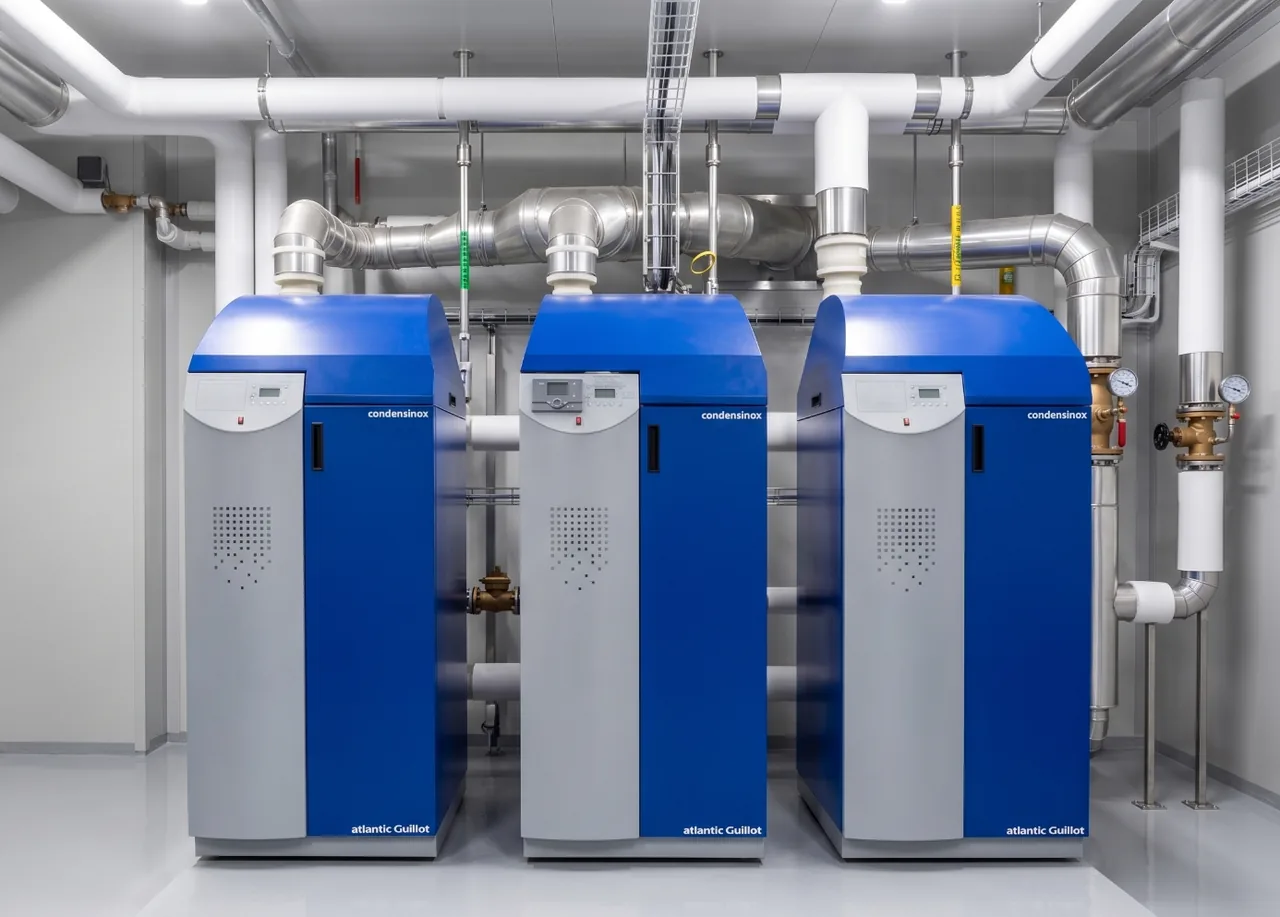

Chaufferies gaz, production thermique & hydraulique technique
Une chaufferie constitue le cœur énergétique d'un bâtiment. Elle regroupe les équipements permettant de produire, distribuer, réguler et sécuriser la chaleur nécessaire au chauffage des locaux et, selon les configurations, à la production d'eau chaude sanitaire.
Sa conception ne se limite pas au choix des chaudières. Elle doit intégrer l'ensemble des contraintes liées à la puissance installée, à l'alimentation gaz, à l'implantation du local, à la ventilation, à l'évacuation des fumées, à l'hydraulique chauffage, au traitement d'eau, à l'expansion, à la régulation chauffage, à la sécurité, à l'accessibilité, à la maintenance et à l'exploitation future de l'installation.
OSARIS Ingénierie intervient sur les chaufferies gaz en bâtiment neuf comme en rénovation chaufferie, en phase conception pour les maîtres d'ouvrage, architectes, syndics et exploitants, ainsi qu'en phase d'études d'exécution CVC pour les entreprises titulaires des travaux.
Classement des chaufferies selon la puissance
Le niveau d'étude d'une chaufferie dépend fortement de la puissance utile installée, du type de bâtiment, de l'implantation du local et du mode d'exploitation. Le tableau ci-dessous donne une grille de lecture simplifiée permettant de distinguer les principales familles de chaufferies.
| Classe de chaufferie | Puissance indicative | Exemples de bâtiments concernés | Enjeux techniques principaux |
|---|---|---|---|
| Petite production gaz | ≤ 70 kW | Maison de ville, petit tertiaire, petit ERP, local commun, petit immeuble | Choix du générateur, évacuation des fumées, amenée d'air, condensats, expansion, remplissage, sécurité gaz, accessibilité maintenance |
| Chaufferie collective de petite puissance | > 70 kW à 400 kW | Petite copropriété, immeuble collectif, école, bureaux, équipement public de taille modérée | Local chaufferie, ventilation haute/basse, alimentation gaz, fumisterie, sécurité, hydraulique, équilibrage, régulation, DOE |
| Chaufferie collective de moyenne puissance | > 400 kW à 1 MW | Immeuble important, groupe scolaire, bâtiment tertiaire, résidence collective | Cascade chaudières, maintien de pression, traitement d'eau, réseaux multiples, pertes de charge, comptage, régulation avancée, essais et mise au point |
| Grande chaufferie | > 1 MW à 2 MW | Ensemble immobilier, site tertiaire important, équipement public, patrimoine multi-bâtiments | Analyse réglementaire renforcée, ventilation, fumisterie, acoustique, sécurité gaz, continuité de service, télégestion, exploitation |
| Chaufferie de forte puissance | > 2 MW à 5 MW | Site complexe, grand ensemble immobilier, bâtiment public important, patrimoine avec besoins élevés | Contraintes d'implantation, exploitation continue, redondance, supervision, maintenance lourde, analyse réglementaire spécifique éventuelle |
| Très grande chaufferie / centrale thermique | > 5 MW | Site industriel, grand réseau interne, production centralisée importante | Études spécifiques, contraintes réglementaires élevées, analyse environnementale, sécurité renforcée, exploitation spécialisée |
Ce classement est indicatif. Chaque projet doit être analysé selon la puissance utile installée, la puissance calorifique, le combustible, l'implantation, le classement du bâtiment, le type d'exploitation et les exigences réglementaires applicables.
Intervention en bâtiment neuf
En construction neuve, la chaufferie doit être pensée dès les premières phases de conception. L'objectif est d'intégrer correctement le local technique dans le bâtiment, d'anticiper les contraintes de maintenance et de prévoir les interfaces avec les autres lots.
Intervention en rénovation
En rénovation chaufferie, l'approche est différente. Il faut composer avec l'existant : local déjà construit, réseaux en place, contraintes d'accès, conduits existants, alimentation gaz disponible, équipements à déposer, continuité de service et exploitation du bâtiment pendant les travaux.
Une conception qui ne se limite pas aux chaudières
Une chaufferie performante repose sur la cohérence de l'ensemble des équipements : chaudières et brûleurs, alimentation gaz et organes de coupure, collecteurs départ et retour, circulateurs et pompes de charge, vannes d'isolement, d'équilibrage et de régulation, pots à boues et filtres, séparateurs d'air et purgeurs, dispositifs de vidange, remplissage et protection contre les retours d'eau, traitement d'eau, vases d'expansion ou groupes de maintien de pression, évacuation des condensats, conduits de fumée, ventilation du local, automatismes et télégestion. Chaque composant doit être dimensionné et implanté de façon cohérente avec le fonctionnement global de l'installation.

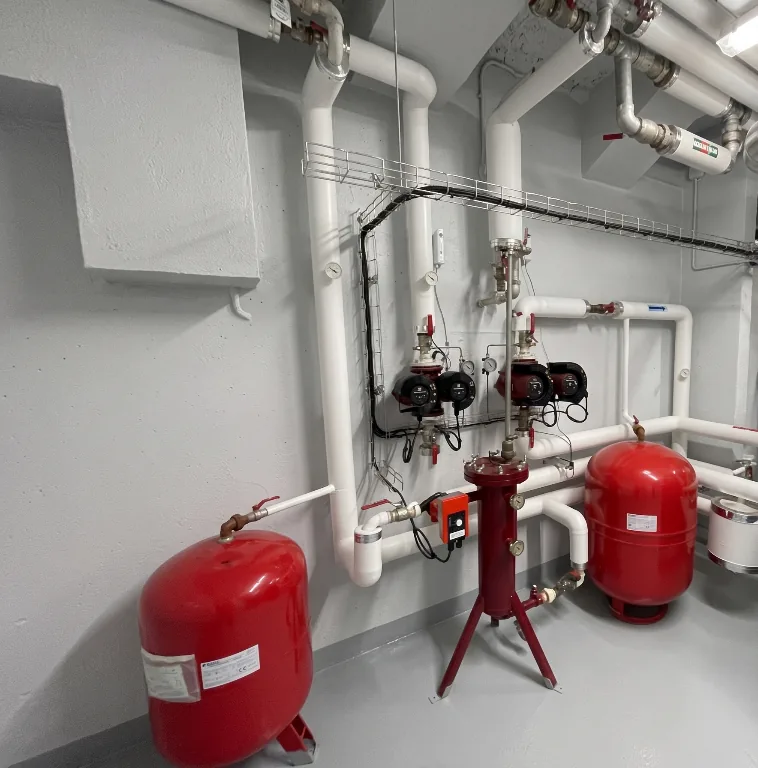

Hydraulique de chaufferie
L'hydraulique chauffage est un point déterminant dans le bon fonctionnement d'une chaufferie. Un mauvais dimensionnement thermique peut entraîner des défauts de débit, des déséquilibres de température, des bruits hydrauliques, une mauvaise condensation des chaudières, une surconsommation des circulateurs ou une instabilité de régulation.
Sécurité gaz, fumisterie et ventilation
Les chaufferies gaz nécessitent une attention particulière sur les organes de sécurité et les conditions de combustion. L'alimentation gaz doit être étudiée selon la puissance appelée, la pression disponible, le tracé des canalisations, les organes de coupure, l'accessibilité, le repérage et les essais d'étanchéité.
La fumisterie doit être compatible avec les chaudières installées, les températures de fumées, les pertes de charge admissibles, les possibilités de ramonage, les trappes de visite, les zones de rejet et les prescriptions des fabricants. La ventilation du local doit permettre l'amenée d'air nécessaire, l'évacuation de la chaleur dégagée et le bon fonctionnement de l'installation : une ventilation insuffisante peut provoquer une surchauffe du local, des défauts de combustion ou des mises en sécurité.

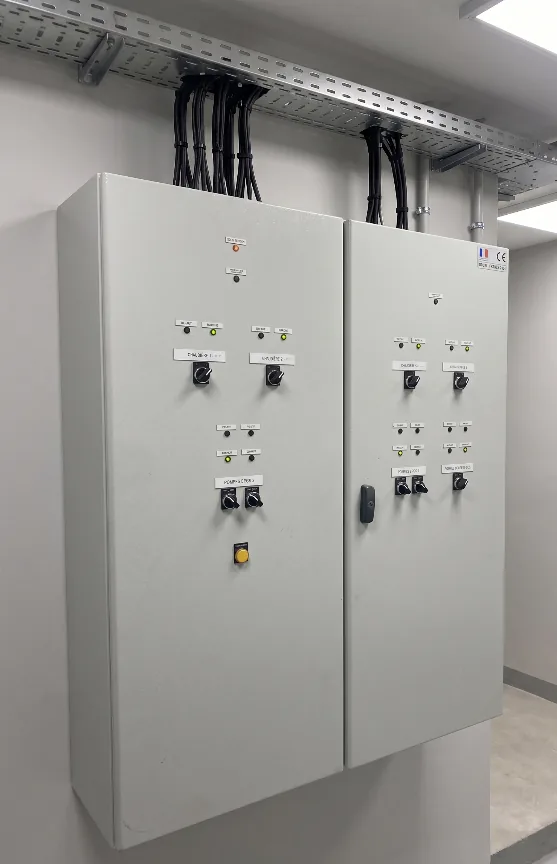

Régulation, automatismes et télégestion
La régulation chauffage permet d'adapter la production de chaleur aux besoins réels du bâtiment. Elle peut intégrer la gestion en cascade des chaudières, les lois d'eau, les sondes extérieures, les sondes de départ et retour, les vannes motorisées, les circulateurs à variation de vitesse, les priorités ECS, les horaires d'occupation, les sécurités de pression, les reports d'alarme, la télégestion et les comptages énergétiques. Une régulation bien conçue améliore le rendement saisonnier, stabilise le fonctionnement, réduit les consommations et facilite le suivi par l'exploitant.
Études d'exécution pour les entreprises
OSARIS Ingénierie intervient également en phase d'exécution pour accompagner les entreprises titulaires des travaux. Cette mission permet à l'entreprise de produire un dossier technique clair, cohérent et défendable auprès de la maîtrise d'œuvre, du bureau de contrôle, du maître d'ouvrage et de l'exploitant.
Assistance chantier, essais, réception et DOE
En phase chantier, OSARIS Ingénierie peut accompagner le maître d'ouvrage ou l'entreprise sur les adaptations techniques, les visas, les interfaces entre lots, les essais et la réception : étanchéité des réseaux, essais gaz, organes de sécurité, combustion, évacuation des fumées, ventilation, mise en eau, rinçage, purge, maintien de pression, réglages des circulateurs, équilibrage hydraulique, températures de départ et retour, alarmes, reports GTB et documents de réception.
Le dossier des ouvrages exécutés (DOE chaufferie) est indispensable pour l'exploitation future : plans conformes à l'exécution, schémas hydrauliques à jour, notes de calcul, fiches techniques, notices d'exploitation et de maintenance, PV de mise en service et d'essais, rapport d'équilibrage, réglages des vannes et des pompes, consignes de régulation, liste des alarmes et synoptique de fonctionnement. Un DOE complet facilite l'exploitation, les dépannages, les futures modifications et la transmission des informations entre entreprises, exploitants et maîtres d'ouvrage.
Sous-stations raccordées aux réseaux de chauffage urbain
Une sous-station de chauffage urbain assure l'interface entre un réseau de chaleur public ou privé et les installations thermiques d'un bâtiment. Elle permet de transférer l'énergie fournie par le réseau primaire vers les réseaux secondaires du bâtiment, généralement au moyen d'un ou plusieurs échangeurs de chaleur.
Contrairement à une chaufferie gaz, une sous-station ne produit pas directement la chaleur par combustion sur site. Elle ne comporte donc pas de chaudières, de brûleurs, d'alimentation gaz ou de fumisterie. Sa conception repose principalement sur l'échange thermique, l'hydraulique, la régulation, le comptage d'énergie, la sécurité de pression et l'exploitation des réseaux secondaires.
OSARIS Ingénierie accompagne les maîtres d'ouvrage, syndics, architectes, exploitants, concessionnaires et entreprises dans les études de création, rénovation, remplacement ou optimisation de sous-stations raccordées aux réseaux de chauffage urbain.
Principe de fonctionnement d'une sous-station
Le réseau de chaleur transporte de l'eau chaude ou de l'eau surchauffée depuis une centrale de production vers les bâtiments abonnés. Dans chaque bâtiment, la sous-station assure le transfert de chaleur entre le réseau primaire du concessionnaire et les réseaux secondaires internes, sans mélange direct entre les deux circuits, sauf cas particulier de raccordement direct autorisé et techniquement compatible.
Classement des sous-stations selon l'usage et la puissance
Le niveau d'étude d'une sous-station dépend de la puissance appelée, du type de bâtiment, des régimes de température, des besoins ECS et du nombre de circuits secondaires à alimenter.
| Type de sous-station | Puissance indicative | Applications courantes | Enjeux techniques principaux |
|---|---|---|---|
| Petite sous-station | ≤ 100 kW | Petit tertiaire, petit immeuble, local commun, commerce | Compacité, échangeur, comptage, régulation simple, accessibilité maintenance |
| Sous-station collective de petite puissance | 100 à 400 kW | Petite copropriété, école, bureaux, petit ERP | Dimensionnement échangeur, régulation chauffage, comptage, maintien de pression, équilibrage secondaire |
| Sous-station collective de moyenne puissance | 400 kW à 1 MW | Immeuble collectif, résidence, bâtiment tertiaire, équipement public | Réseaux secondaires multiples, ECS éventuelle, circulateurs doubles, régulation avancée, pertes de charge, DOE |
| Grande sous-station | 1 à 2 MW | Ensemble immobilier, grand bâtiment tertiaire, groupe scolaire, patrimoine multi-bâtiments | Continuité de service, échangeurs multiples, comptage, télégestion, équilibrage, accessibilité, exploitation |
| Sous-station de forte puissance | > 2 MW | Site complexe, ensemble immobilier important, réseau secondaire interne | Redondance, supervision, maintien de pression, découplage hydraulique, phasage, exploitation spécialisée |
Ce classement reste indicatif. Chaque projet dépend des prescriptions du concessionnaire, de la puissance souscrite, des régimes de température primaire et secondaire, des pertes de charge disponibles, des besoins réels du bâtiment et des contraintes d'exploitation.
Intervention en bâtiment neuf
En construction neuve, la sous-station doit être intégrée dès les premières phases de conception. Son implantation conditionne les interfaces avec le réseau de chaleur, les locaux techniques, les gaines, les réseaux hydrauliques et électriques, la GTB et l'exploitation future.
Intervention en rénovation
En rénovation, la sous-station doit s'adapter aux contraintes existantes : local disponible, réseaux hydrauliques en place, anciennes chaudières déposées, colonnes existantes, régimes d'eau historiques, accès limité, continuité de service et exploitation du bâtiment pendant les travaux. Le raccordement réseau de chaleur doit être accompagné d'une analyse complète des réseaux secondaires.
Interface avec le concessionnaire du réseau de chaleur
Une sous-station raccordée à un réseau de chaleur implique une coordination spécifique avec le concessionnaire ou l'exploitant du réseau primaire. Cette interface porte notamment sur la puissance souscrite, le régime de température primaire, la pression disponible, les limites de prestation, le comptage d'énergie, les organes de coupure, les prescriptions de raccordement, les contraintes d'accès au local, les modalités de mise en service, les points de mesure et de télérelève, et les responsabilités entre réseau primaire et installations secondaires. OSARIS Ingénierie peut accompagner le maître d'ouvrage ou l'entreprise dans l'analyse des prescriptions concessionnaire et leur intégration dans les études techniques.

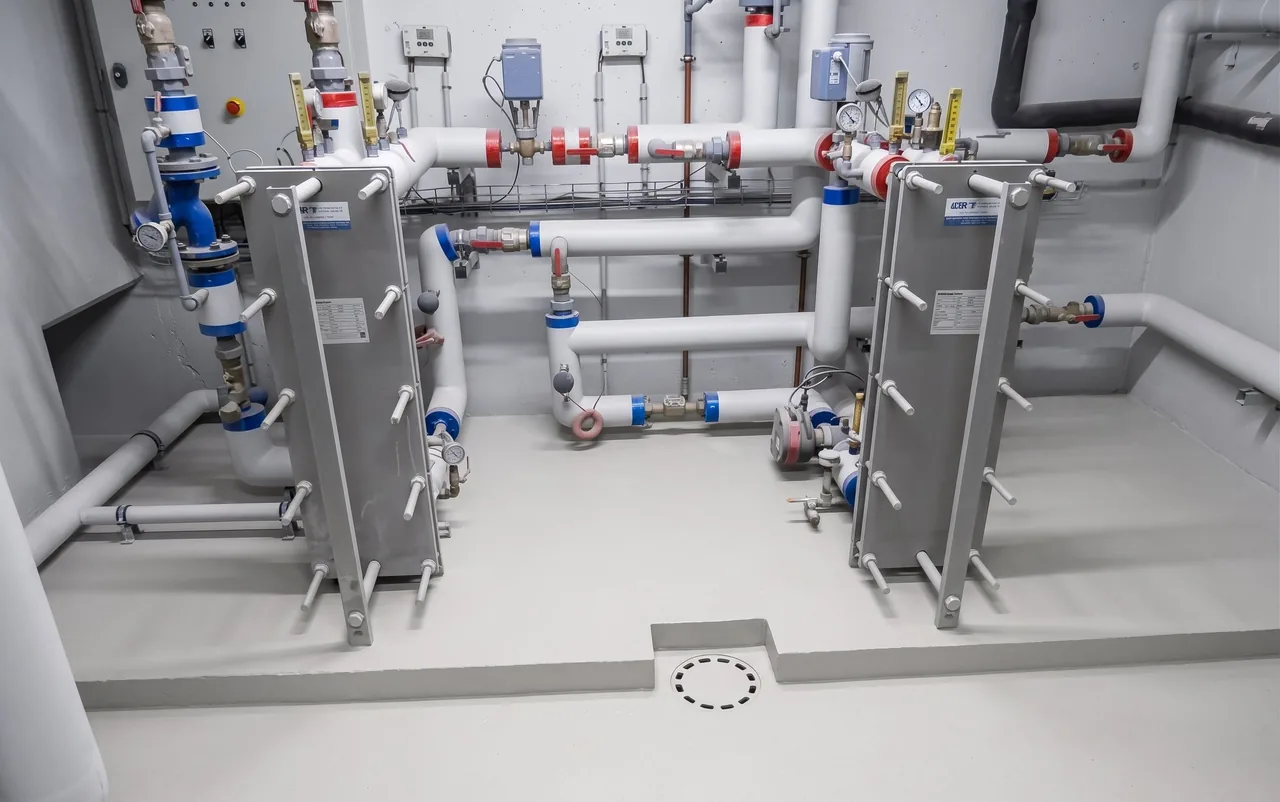

Échangeurs de chaleur
L'échangeur de chaleur est l'élément central de la sous-station : il assure le transfert d'énergie entre le réseau primaire et le réseau secondaire du bâtiment. Son dimensionnement dépend de la puissance à transmettre, des régimes de température primaire et secondaire, du pincement thermique, des pertes de charge admissibles, de la qualité d'eau, du niveau d'encrassement prévisible, des exigences de maintenance et de la production ECS éventuelle. Un mauvais dimensionnement peut entraîner un manque de puissance, une température secondaire insuffisante, des pertes de charge excessives, une mauvaise stabilité de régulation ou une pénalisation du retour primaire.
Hydraulique secondaire
Le bon fonctionnement d'une sous-station dépend fortement de l'hydraulique chauffage côté bâtiment.
Production d'eau chaude sanitaire associée
Certaines sous-stations assurent également la production d'eau chaude sanitaire, par échangeur instantané, production semi-instantanée ou avec stockage. Cette partie nécessite une étude spécifique afin de garantir la puissance ECS disponible, le débit de pointe, la température de production, le stockage éventuel, la boucle de recyclage ECS, les pertes de charge, la sécurité anti-brûlure, la maîtrise du risque sanitaire, la régulation de température, le comptage éventuel et l'accessibilité maintenance. La production ECS peut représenter une part importante de la puissance appelée et conditionner le choix de l'échangeur ou de la panoplie de sous-station.
Régulation, comptage et télégestion
La régulation chauffage permet d'adapter la chaleur fournie aux besoins réels du bâtiment, d'assurer la stabilité des températures, la maîtrise des débits et l'optimisation du retour primaire. Elle peut comprendre une vanne de régulation primaire, une loi d'eau chauffage, des sondes de température départ et retour, des sondes extérieures et ECS, des circulateurs à vitesse variable, des priorités ECS, des sécurités de température et de pression, des reports d'alarme, un compteur d'énergie, une télérelève et une interface GTB ou GTC. Une régulation bien conçue améliore le confort, réduit les consommations électriques des auxiliaires, limite les retours trop chauds vers le réseau primaire et facilite le suivi d'exploitation par la télégestion.
Études d'exécution pour les entreprises
OSARIS Ingénierie intervient également en études d'exécution CVC pour accompagner les entreprises titulaires des travaux.
Assistance chantier, essais, réception et DOE
La réception d'une sous-station doit permettre de vérifier que l'installation est conforme, exploitable, réglée et correctement documentée : conformité de l'implantation, accessibilité des équipements, étanchéité des réseaux, mise en eau, rinçage, purge, traitement d'eau, maintien de pression, fonctionnement des circulateurs, réglages des vannes, contrôle des températures départ et retour, vérification du compteur d'énergie, régulation, reports d'alarme, production ECS si présente et cohérence des documents de réception.
Le DOE est indispensable pour l'exploitation future : plans conformes à l'exécution, schémas hydrauliques à jour, notes de calcul, fiches techniques, notices d'exploitation et de maintenance, PV de mise en service, rapports d'essais, réglages des vannes et des circulateurs, consignes de régulation, informations de comptage, synoptiques de fonctionnement et limites de prestation avec le concessionnaire.
Domaines d'intervention sur les sous-stations
OSARIS Ingénierie accompagne les maîtres d'ouvrage, architectes, syndics, entreprises et exploitants sur l'ensemble de cette spécialité : études et diagnostic, dimensionnement, notes de calcul, pièces techniques (CCTP, DPGF), suivi d'exécution et assistance jusqu'à la réception des installations.
